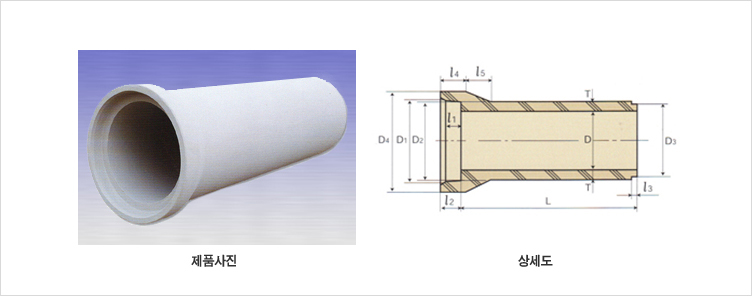

흄 관 (B) 소켓식 (KS F4403)

호 칭 D(안지름) D1 D2 D4 두께 T L2 L4 L 중 량(kg)
D250 250 314 310 370 28 90 120 2500 166
D300 300 368 364 424 30 211
D350 350 422 418 482 32 259
D400 400 478 474 544 35 95 125 323
D450 450 534 530 606 38 404
D500 500 592 588 672 42 130 495
D600 600 708 704 804 50 100 135 700
D700 700 824 820 936 58 105 140 946
D800 800 940 936 1068 66 110 150 1230
D900 900 1058 1054 1204 75 115 160 1573
D1000 1000 1172 1168 1332 82 120 165 1951
D1100 1100 1286 1282 1458 88 125 175 2298
D1200 1200 1400 1396 1586 95 130 185 2703
D1350 1350 1566 1562 1768 103 135 195 3286
D1500 1500 1734 1730 1954 112 140 205 3965

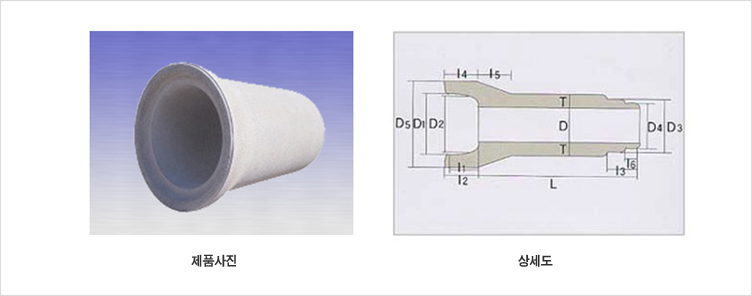

VR관 - KSF 4402 (진동 소켓식)

호 칭 몸 체 이 음 부 분 중량(kg)
D T L D1 D2 D3 D4 D5 허용오차 l1 l2~l3 l4 l5 l6 허용오차
D300 300 50 2500 405 386 384 373 510 ±3 67 125 151 49 ±3 379
D400 4700 60 524 501 499 489 650 67 90 125 179 597
D450 450 65 578 555 553 546 705 67 125 172 712
D500 500 70 636 616 613 603 785 70 100 135 199 855
D600 600 75 751 732 729 718 900 70 135 206 1080
D700 700 85 871 850 848 838 1025 75 140 213 1411
D800 800 95 980 960 957 945 1145 75 140 213 1764
D900 900 100 1107 1080 1077 1066 1260 75 105 140 220 2072
D1000 1000 110 1217 1191 1188 1178 1375 ±4 75 140 240 2535
D1100 1100 125 1325 1302 1298 1287 1510 85 115 150 239 67 2971
D1200 1200 125 1435 1412 1408 1396 1630 85 150 247 3416
