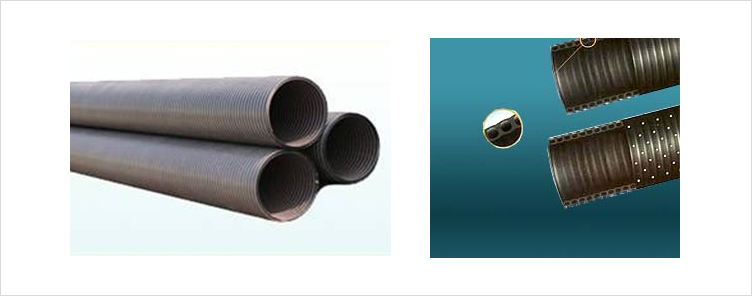

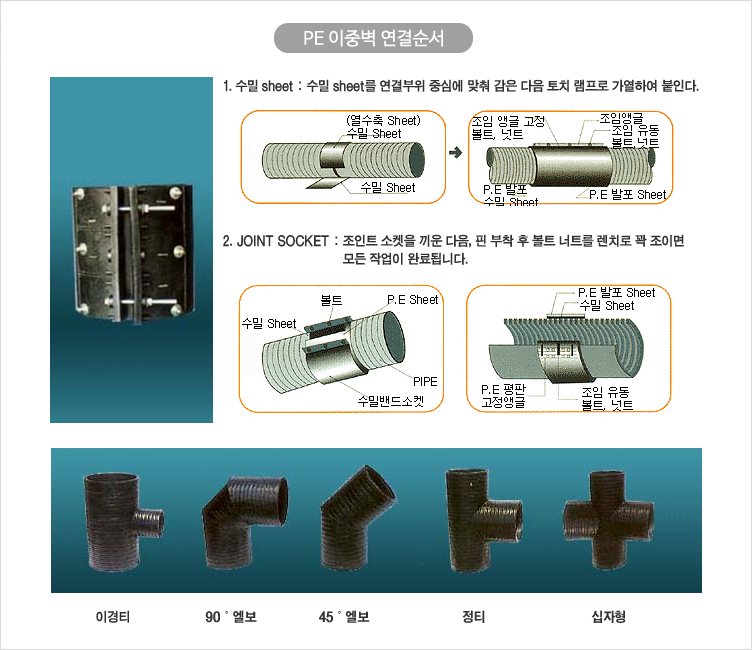

PE이중벽, 유공관

pe이중벽관 - 규 격

규 격	내 경 (I.D)	외 경 (O.D)	두 께	본당길이(M)
D150	150±4.5	174	12	1종,2종 - 6M 3종 - 4M
D200	200±5.1	228	14
D250	250±5.1	280	15
D300	300±5.1	338	19
D400	400±5.1	450	25
D450	450±5.1	508	29
D500	500±5.1	562	31
D600	600±6.4	678	39
D700	700±6.4	788	44
D800	800±6.4	900	50
D900	900±6.4	1012	56
D1000	1000±6.4	1124	62

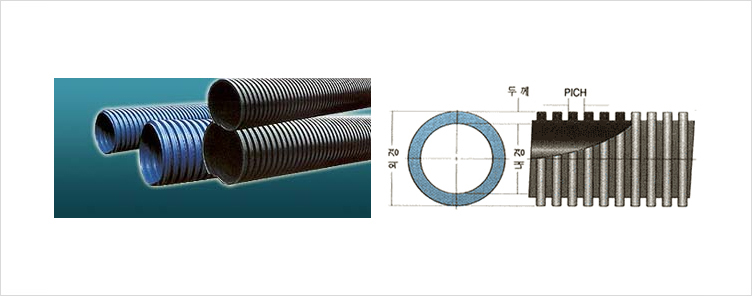

THP 주름관

규 격	내 경 (I.D)	외 경 (O.D)	PICH(P)	두 께	본당길이(M)
100	100 ± 1.5	116 ± 1.5	15 ± 0.5	8 ± 0.7	4m or 6m
125	125 ± 2.0	145 ± 2.0	16 ± 0.5	10 ± 0.7	4m or 6m
150	150 ± 2.0	173 ± 2.0	18 ± 1.0	11.5 ± 0.7	4m or 6m
200	200 ± 2.5	234 ± 2.5	25 ± 1.0	17 ± 1.0	4m or 6m
250	250 ± 2.5	285 ± 2.5	27 ± 1.0	17.5 ± 1.0	4m or 6m
300	300 ± 3.0	340 ± 3.0	30 ± 1.0	20 ± 1.2	4m or 6m
350	350 ± 3.0	390 ± 3.0	32 ± 1.2	25 ± 1.2	4m or 6m
400	400 ± 4.0	450 ± 4.0	38 ± 1.0	30 ± 1.2	4m or 6m
450	450 ± 4.0	516 ± 4.0	45 ± 1.0	33 ± 1.5	4m or 6m
500	500 ± 4.5	566 ± 4.5	45 ± 1.0	33 ± 1.5	4m or 6m
600	600 ± 5.0	676 ± 5.0	55 ± 1.0	38 ± 1.5	4m or 6m
700	700 ± 6.0	790 ± 6.0	62 ± 2.0	45 ± 2.5	4m or 6m
800	800 ± 7.0	904 ± 7.0	68 ± 2.5	52 ± 3.0	4m or 6m
900	900 ± 8.0	1,018 ± 8.0	59 ± 3.0	72 ± 3.0	4m or 6m
1000	1000 ± 10	1,131 ± 1.0	88 ± 2.5	66.5 ± 3.0	4m or 6m

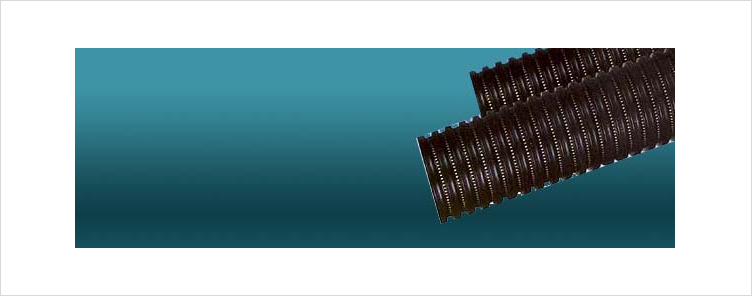

THP 유공관

규 격	내 경 (I.D)	외 경 (O.D)	본당길이(M)
D100	100 ± 3.0	117 ± 4.0	4m
D150	150 ± 4.0	169 ± 4.0	4m
D200	200 ± 4.0	222 ± 4.0	4m
D250	250 ± 5.0	274 ± 5.0	4m
D300	300 ± 5.0	332 ± 5.0	4m
D350	350 ± 5.0	384 ± 5.0	4m
D400	400 ± 5.0	432 ± 5.0	4m
D450	450 ± 5.0	489 ± 5.0	4m
D500	500 ± 5.0	543 ± 5.0	4m
D600	600 ± 5.0	649 ± 5.0	4m

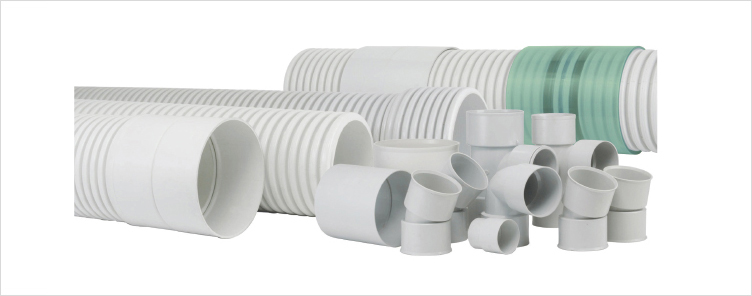

고강성 PVC 이중벽관

호 칭	평균바깥지름(D)		평균안지름	최소두께(t)
	기본치수	허용차		바깥벽	안벽	골
100	125	±0.75	110	0.6	1	0.7
150	181	±0.90	155	0.7	1	0.8
200	239	±0.90	210	0.9	1.1	1.15
250	296	±1.20	260	1	1.5	1.4
300	356	±1.35	310	1.3	1.7	1.8
400	460	±1.80	400	1.4	2.3	2.3
450	513	±2.10	450	1.7	2.8	2.6
500	565	±3.00	500	2	3	4
600	675	±3.00	600	2.5	3.5	4.5

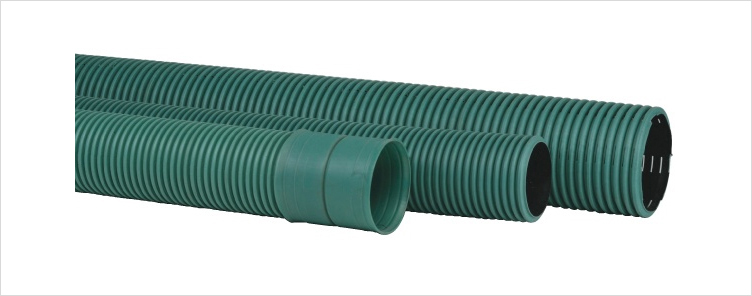

HDPE DC관

규 격	평균바깥지름		근사내경	최소두께		길이(m)
	기 본	허용차		골	산의 높이
100	123	±2	107±2	1.5	7.5	6
150	178	±2	154±2	1.7	12	6
200	236	±3	203±3	1.8	15	6
250	290	±4	250±4	2.3	18	6
300	350	±4	304±4	3	25	6

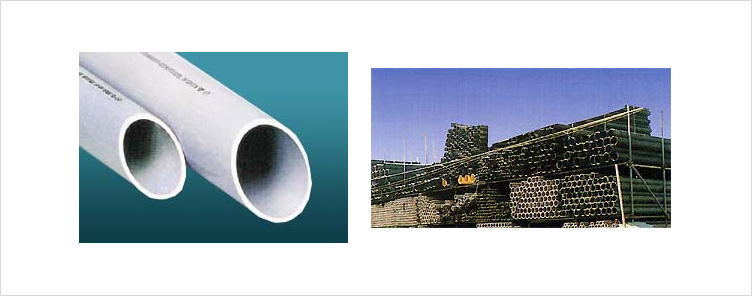

PVC (VG1, VG2)

일반용(VG1)의 규격

호 칭	외 경 (mm)			두 께(mm)		근사내경	최고중량(gr/m)
	표 준	최대최소 외경의 허용차	평균 외경의 허용차	최소	허용차
10	15	±0.2	±0.2	2.2	+0.6	10	140
13	18	±0.2	±0.2	2.2	+0.6	13	174
16	22	±0.2	±0.2	2.7	+0.6	16	256
20	28	±0.2	±0.2	2.7	+0.6	20	310
25	32	±0.2	±0.2	3.1	+0.8	25	448
30	38	±0.3	±0.2	3.1	+0.8	31	542
35	42	±0.3	±0.2	3.1	+0.8	35	605
40	48	±0.3	±0.2	3.6	+0.8	40	791
50	60	±0.4	±0.2	4.1	+0.8	51	1122
65	76	±0.5	±0.3	4.1	+0.8	67	1445
75	89	±0.5	±0.3	5.5	+0.8	77	2202
100	114	±0.6	±0.4	6.6	+1.0	100	3409
125	140	±0.8	±0.5	7	+1.0	125	4464
150	165	±1.0	±0.5	8.9	+1.4	146	6701
200	216	±1.3	±0.7	10.3	+1.4	194	10129
250	267	±1.6	±0.9	12.7	+1.8	240	15481
300	318	±1.9	±1.0	15.1	+2.2	286	21962

일반용(VG2)의 규격

호 칭	외 경 (mm)		두 께(mm)		근사내경	최고중량(gr/m)
	표 준	평균 외경의 허용차	최소	허용차
35	42	±0.2	1.8	+0.4	38	359
40	48	±0.2	1.8	+0.4	44	413
50	60	±0.2	1.8	+0.4	56	521
65	76	±0.3	2.2	+0.6	71	825
75	89	±0.3	2.7	+0.6	83	1159
100	114	±0.4	3.1	+0.8	107	1737
125	140	±0.5	4.1	+0.8	131	2739
150	165	±0.5	5.1	+0.8	154	3941
200	216	±0.7	6.5	+1.0	202	6572
250	267	±1.0	7.8	+1.2	250	9759
300	318	±1.1	9.2	+1.4	298	13701
