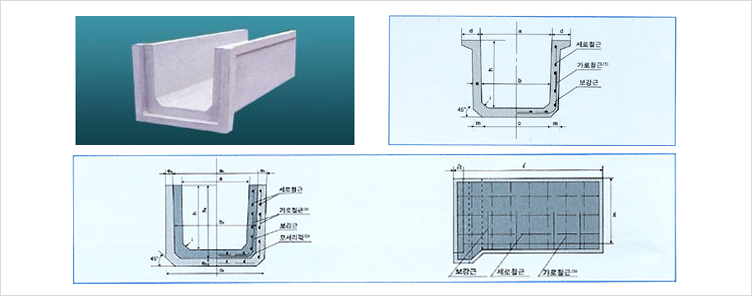

벤치플륨관

벤 치 플 륨 관 3종

호 칭 중 앙 부 치 수 소켓부치수(치수이상)
a b c d e h i as cs bs es hs l1
200 200 185 225 60 40 200 2000 295 360 280 40 240 50
300A 300 285 325 395 365 380
300B 335 45 250 405 375 390 45 295
300C 280 340 70 40 300 415 380 400 50 350
400A 400 380 440 50 515 480 500 60
400B 450 75 55 350 525 490 510 55 405
400C 370 80 60 400 535 520 60 460
450A 450 420 480 585 540 570
450B 490 85 65 450 595 550 580 65 515
500A 500 470 530 80 60 400 640 570 620 60 460 70
500B 540 80 65 450 650 600 630 65 515
500C 550 90 500 565
600A 600 570 630 80 60 400 740 690 720 60 460
600B 650 90 70 500 760 710 740 70 570
600C 660 95 75 600 770 720 750 75 675
700 700 670 760 870 820 850
800A 800 770 860 970 920 950
800B 850 100 80 700 980 930 960 80 780
900A 900 860 940 1080 1020 1060 80
900B 950 105 85 800 1090 1030 1070 85 885
1000A 1000 960 1050 1190 1130 1170

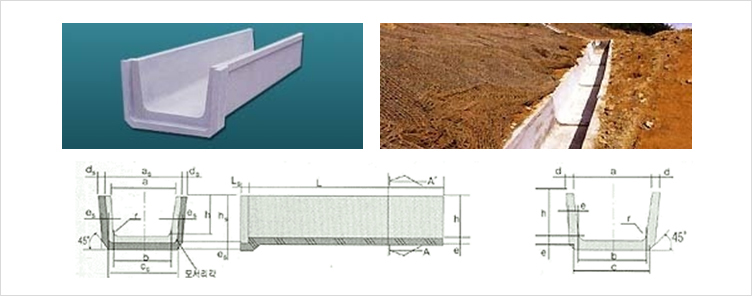

벤치플륨관 (벤치플륨관 2종 KSF 4010)

호 칭 중 앙 부 치 수 중량(kg) 소켓부치수(치수이상)
a b c d e h r l as(5) cs(5) ds(5) es(5) hs(5) ls(5)
200 200 170 205 30 35 150 30 2000 91 261 239 27 30 185 50
250 250 215 250 175 110 311 284 210
300 300 260 300 40 200 40 140 361 334 240
350 350 300 345 35 45 235 50 190 419 384 32 35 279
400 400 345 395 40 260 231 479 434 309
450 450 390 440 50 295 268 529 479 344
500 500 435 490 45 55 320 60 330 589 534 36 40 374
550 550 475 535 355 360 639 584 41 45 414
600 600 520 580 60 380 410 687 629 437
650 650 565 630 65 415 70 455 737 679 477
700 700 610 680 50 440 550 797 729 507
800 800 695 770 75 490 645 897 824 45 50 532
900 900 785 870 55 85 550 80 818 1007 929 50 55 562
1000 1000 785 965 90 600 940 1107 1027 54 60 687

U형 플륨관 (KSF 4010)

호 칭 치 수 (mm) 중량(kg)
A A' H H' T T' L L' h R R'
200 210 279 200 234 28 28 2000 100 100 100 134 85
250 260 332 240 276 30 30 15 125 161 110
300 310 390 275 315 32 32 125 150 190 135
350 360 446 315 358 35 35 120 140 175 218 170
400 425 517 350 396 38 38 150 200 246 200
450 480 590 390 445 45 45 140 165 225 280 270
500 530 654 425 487 52 52 175 250 312 335
200 280 348 420
600 640 780 500 570 60 60 300 370 460
700 745 905 575 655 70 70 225 350 430 480
800 845 1025 650 740 80 80 250 400 490 620
920 965 1165 740 840 90 90 280 460 560 800
1000 1055 1275 800 910 100 100 300 500 610 950

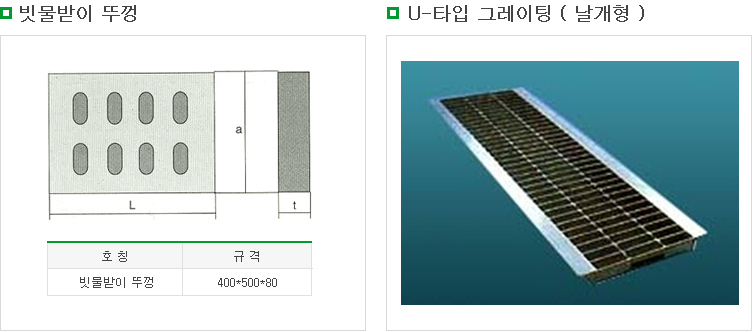

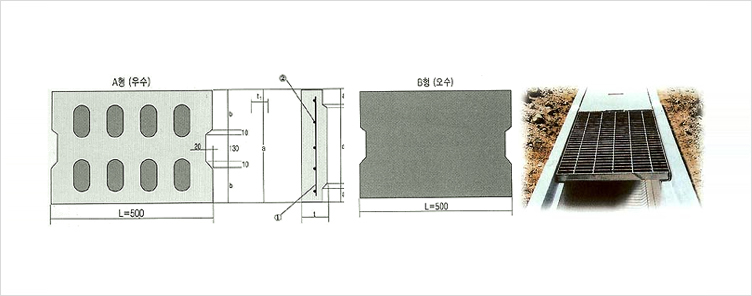

플륨관/수로관용 콘크리트뚜껑

호 칭 사용 수로관 규격 뚜 껑 치 수
a a1 a2 b t t1
200-A,B 250 380 220 70 115 80 70
350-A,B 350 440 270 75 145
400-A,B 400 560 370 85 205 80
450-A,B 450 620 420 90 235 90
500-A,B 500 670 470 260 95 85
600-A,B 600 790 570 100 320 100 90
700-A,B 700 890 670 370 105 95
800-A,B 800 1000 770 105 425 110 100
900-A,B 900 1110 870 480 115 105
1000-A,B 1000 1210 970 110 530 125 115
